思いつきでつくった。動作の保証はできません。
OpenCVを使っていますが、初めて使ってみたので詳しくは理解していないところも多いです。そもそもpythonも素人。

概要

アプリケーション概要

画像から要素がある部分のみ検出して、要素ごとの画像に切り抜き出力する。

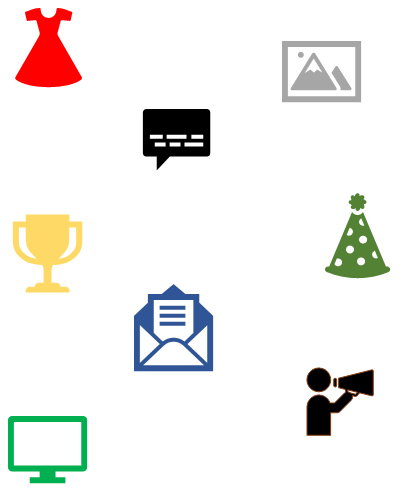

サンプル元画像

↓↓↓↓↓↓↓↓↓↓↓↓

構成技術

開発OS：Windows10
開発エディタ：VSCode

主要言語：Python
画像処理：OpenCV
GUI画面：tkinter

今回はexe化してますが、VSCodeなどのエディタがあればその場で実行もできるはずです。

ソースコード

pic_clipping.py

画面部のソース。
以下のような画面を生成します。

・pic_clipping.py

# coding: utf-8
import os,sys
import tkinter as tk
import tkinter.ttk as ttk
import numpy as np
from tkinter import font
from tkinter import filedialog
from tkinter import messagebox
from pic_clipping_logic import pic_clipping

global txt1,txt2,txt3,txt4,root
labellist=["画像ファイルのパス","出力先のフォルダパス"]
pramlabel=["輪郭の検出閾値","最大検出サイズ","最小検出サイズ","白地を透過する"]

def re_enter(event):
    clipping()

def clipping():
    # [0]画像ファイルのパス、[1]出力先のフォルダパス
    path_list = np.array([txt1.get(), txt2.get()])
    # [0]輪郭の検出閾値、[1]最大検出サイズ、[2]最小検出サイズ
    pram_list = np.array([f2txt1.get(), f2txt2.get(),f2txt3.get()])
    transparent = var.get()

    try:
        pic_clipping(path_list,pram_list,transparent)
    except:
        messagebox.showerror("エラー","エラーが発生しました。")
    else:
        messagebox.showinfo("完了","画像の切り抜き処理が完了しました。")

# ファイル指定の関数
def filedialog_clicked():
    fTyp = [("画像ファイル","*.jpg;*.jpeg;*.png")]
    #iFile = os.path.abspath(os.path.dirname(__file__))
    # AP化するとカレントディレクトリが一時フォルダになるため固定
    iFilePath = filedialog.askopenfilename(filetype = fTyp, initialdir = "./")
    txt1.delete(0,"end")
    txt1.insert(0,iFilePath)

# フォルダ指定の関数
def dirdialog_clicked():
    #iDir = os.path.abspath(os.path.dirname(__file__))
    # AP化するとカレントディレクトリが一時フォルダになるため固定
    iDirPath = filedialog.askdirectory(initialdir = "./")
    txt2.delete(0,"end")
    txt2.insert(0,iDirPath)

root = tk.Tk()
root.attributes("-topmost", True)
root.title("pic clipping")
root.geometry("300x300")

font1 = font.Font(family='Helvetica', size=10, weight='bold')
# Frame1の作成
frame1 = ttk.Frame(root, padding=10)
frame1.grid(row=0, column=1, sticky=tk.W)

# 1 対象画像のパステキストボックス
label1 = tk.Label(frame1, text=labellist[0], fg="black", font=font1)
label1.grid(row = 1, column = 0, sticky=tk.W)
txt1 = tk.Entry(frame1,width=30)
txt1.grid(row = 2, column = 0)
IDirButton = ttk.Button(frame1, text="..", command=filedialog_clicked,width=2)
IDirButton.grid(row = 2, column = 1)

# 2 出力先のパステキストボックス
label2 = tk.Label(frame1, text=labellist[1], fg="black", font=font1)
label2.grid(row = 3, column = 0,sticky=tk.W)
txt2 = tk.Entry(frame1,width=30)
txt2.grid(row = 4, column = 0)
IDirButton = ttk.Button(frame1, text="..", command=dirdialog_clicked,width=2)
IDirButton.grid(row = 4, column = 1)

# 切り取り処理のボタン生成
btn = tk.Button(frame1, text="切り取り", command=clipping, height=1,width=8)
btn.grid(row = 5, column = 0,sticky=tk.W)

label3 = tk.Label(frame1, text="※日本語パスに対応してません", fg="red", font=font1)
label3.grid(row = 6, column = 0,columnspan = 3, sticky=tk.W)

font2 = font.Font(family='Helvetica', size=12, weight='bold')

frame2 = ttk.Frame(root, padding=10)
frame2.grid(row=1, column=1, sticky=tk.W)

oplabel = tk.Label(frame2, text="オプション", fg="black", font=font2)
oplabel.grid(row = 0, column = 0,sticky=tk.W)

f2label1 = tk.Label(frame2, text=pramlabel[0], fg="black", font=font1)
f2label1.grid(row = 1, column = 0,sticky=tk.W)
f2txt1 = tk.Entry(frame2,width=5)
f2txt1.grid(row = 1, column = 1,sticky=tk.W)
f2txt1.insert(0,200)

f2label2 = tk.Label(frame2, text=pramlabel[1], fg="black", font=font1)
f2label2.grid(row = 2, column = 0,sticky=tk.W)
f2txt2 = tk.Entry(frame2,width=5)
f2txt2.grid(row = 2, column = 1,sticky=tk.W)
f2txt2.insert(0,10000)

f2label3 = tk.Label(frame2, text=pramlabel[2], fg="black", font=font1)
f2label3.grid(row = 3, column = 0,sticky=tk.W)
f2txt3 = tk.Entry(frame2,width=5)
f2txt3.grid(row = 3, column = 1,sticky=tk.W)
f2txt3.insert(0,1500)

f2label3 = tk.Label(frame2, text=pramlabel[3], fg="black", font=font1)
f2label3.grid(row = 4, column = 0,sticky=tk.W)
var = tk.BooleanVar()
var.set( False )
chk = tk.Checkbutton(frame2,variable = var)
chk.grid(row = 4, column = 1,sticky=tk.W)

root.bind('<Return>', re_enter)
root.mainloop()

tkinterは何回か使ってますが、その場その場でやりたいことに使っているだけなので未だにちゃんとした書き方というのが分かっていない。
フォルダやファイルの選択に関してはVSCode上だとコメントアウトした実装で問題なかったのですが、exe化すると意図したフォルダが開かれなかったのでダサい感じになりますがカレントディレクトリ直書きにしました。

【参考リンク】

ウィジェットの配置

【Python/tkinter】ウィジェットの配置(grid) | イメージングソリューション

ファイルやフォルダの選択の実装

【Python】tkinterでファイル&フォルダパス指定画面を作成する - Qiita

チェックボックスの実装

【Python】チェックボックスを作成する（Checkbutton） | 鎖プログラム

pic_clipping_logic.py

主に画像処理のロジック部分。
OpenCVを使用していますがまぁ良く分かってない。

・pic_clipping_logic.py

# coding: utf-8
from tkinter import Image
import numpy as np
import copy
import cv2

def pic_clipping(path_list,pram_list,transparent):
    print("pic_clipping")
    # 画像の読み込み
    img = cv2.imread (path_list[0])
    # グレースケール化
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    # 白黒二極化
    ret, thresh = cv2.threshold(gray, int(pram_list[0]), 255, cv2.THRESH_BINARY)
    # 輪郭の抽出
    contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

    maxsize = int(pram_list[1])
    minsize = int(pram_list[2])
    # スラッシュの置換
    dst_path = path_list[1].replace('/','\\\\')

    # 元画像のコピー
    output = copy.copy(img)
    for i in range(len(contours)):
        cnt = contours[i]
        # 誤検出と思われる大きすぎるサイズの排除、ノイズと思われる小さいサイズの排除
        if cv2.contourArea(cnt) > maxsize or cv2.contourArea(cnt) < minsize:
            continue
        # 元画像に検出部分をマークする
        output = cv2.drawContours(output, [cnt], 0, (0,255,0), -1)
        # 輪郭からバンディングボックスを計算
        rect = cv2.boundingRect(cnt)
        # 検出対象を矩形でトリミングする
        crop_img = img[rect[1]:rect[1]+rect[3]-1, rect[0]:rect[0]+rect[2]-1]

        # 白地の透過処理を行うかどうか
        if transparent:
            dst = cv2.cvtColor(crop_img, cv2.COLOR_BGR2BGRA)
            #dst[:,:, 3] = np.where(np.all(dst == 255, axis=-1), 0, 255)
            # 透過色の下限値
            color_lower = np.array([200, 200, 200, 255])
            # 透過色の上限値
            color_upper = np.array([255, 255, 255, 255])
            img_mask = cv2.inRange(dst, color_lower, color_upper)
            img_bool = cv2.bitwise_not(dst, dst, mask=img_mask)
            cv2.imwrite(dst_path+'\\picture'+str(i)+'.png',img_bool)
        else:
            cv2.imwrite(dst_path+'\\picture'+str(i)+'.png',crop_img)
    cv2.imwrite(dst_path+'\\detection_parts.png',output)

流れとしては画像の輪郭を抽出、抽出した輪郭を矩形でトリミングして透過する場合は透過処理を行う。
全体が輪郭として抽出されてしまったり、なにもないように見えるところを抽出してまうようなことがあったので、抽出面積で出力処理を行うかの判定を挟みました。
輪郭抽出のcv2.RETR_TREEが最適だったのかは分からない。

透過処理に関しては白の透過のみでいいかと思って、RGB[255, 255, 255]のみだと白く見えても結構透過されない部分が多かったので範囲指定としました。
下限上限の値をいじれば白以外の透過もできると思います。

【参考リンク】

OpenCVによる画像ファイルの読み込み、書き出し

Python, OpenCVで画像ファイルの読み込み、保存（imread, imwrite） | note.nkmk.me

画像の輪郭を抽出

画像処理をマスターしよう！PythonでOpenCVを使う方法を紹介！ | TechTeacher Blog
【python+opencv】抽出した輪郭を塗りつぶす | kiseno-log
OpenCV - 輪郭の特徴分析について - pystyle

画像の透過

OpenCVを使って初めての背景透過
 Pythonで画像の余白を削除する（OpenCV編）
Python/OpenCVで任意色を透過させたpng画像に変換 | WATLAB -Python, 信号処理, 画像処理, AI, 工学, Web-

画像のトリミング

領域(輪郭)の特徴 — OpenCV-Python Tutorials 1 documentation
【Python】OpenCVで画像を切り出す方法 | naoの学習＆学習

pyinstaller

python -m PyInstaller pic_clipping.py --onefile --noconsole --icon=ico\pic_clipping.ico

exe化はVSCodeのpyinstallerで実行。
おまけ程度にアイコンを付けました。

アプリケーション仕様

基本操作

画像ファイルのパスと出力先のフォルダパスを指定して切り取りボタンを押下すれば処理が実行されます。
なお、筆者の怠慢でファイル名及びパス中の日本語には対応していません。適当に英名に直して読み込んでください。
コピペよりボタンから選択した方が無難です。エラーが起きるかも。

読み込みを行う画像ファイルは、一旦jpgとpngのみに対応。敢えて縛らなければ他の画像ファイル形式でも大丈夫かもしれません。

出力ファイル

出力ファイルはdetection_parts.pngとpicture[n].pngに二種が出力されます。

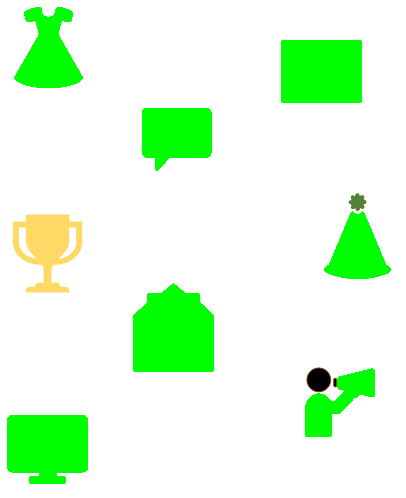

detection_parts.pngは輪郭として抽出された部分を塗りつぶして出力しています。認識されない部分が多い場合には後述するオプションの値をいじればある程度は認識対象を調整できるかもしれません。
